Unità di misura autobetoniera

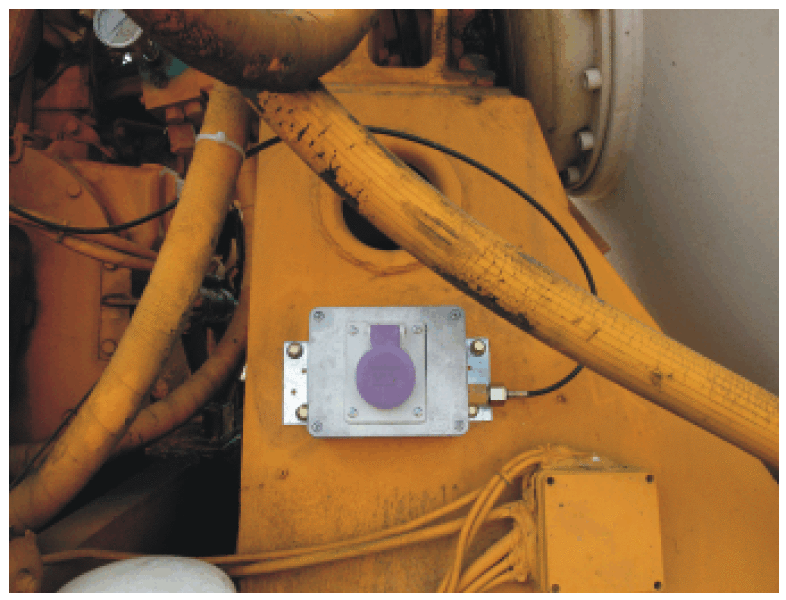

Terminale da installare a bordo della autobetoniera, avente dimensioni 130x115x65 mm,dove all’interno è contenuto il trasduttore di pressione.

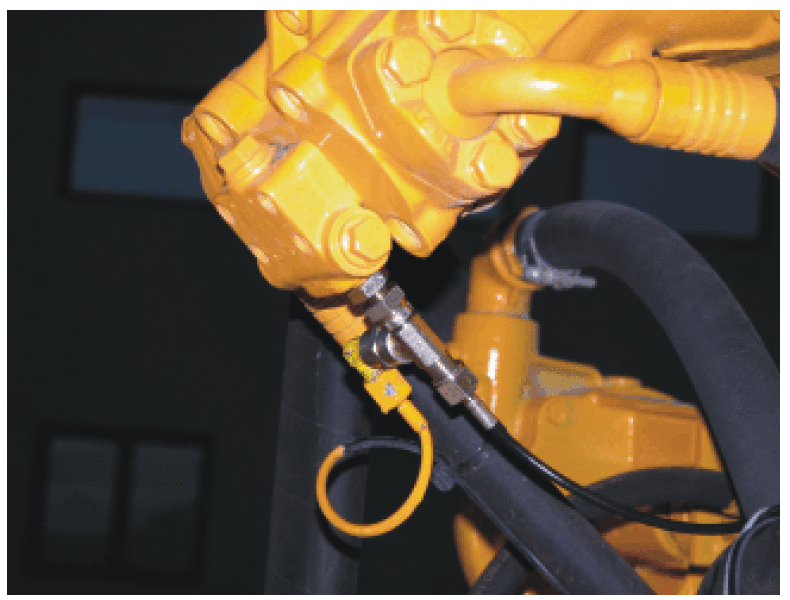

Tale trasduttore è connesso al circuito idraulico per la rotazione del tamburo di miscelazione, che rileva il valore di pressione nella botte dell’autobetoniera

durante la fase di miscelazione del calcestruzzo.

Il terminale è dotato di :

- Presa per la trasmissione del segnale al terminale

di visualizzazione a terra in cabina

dosaggio;

- Piastra metallica per il fissaggio del medesimo

sull’ ATB;

- Altri componenti del Kit :

     • tubo capillare alta pressione 600 Bar completo

       di raccordi;

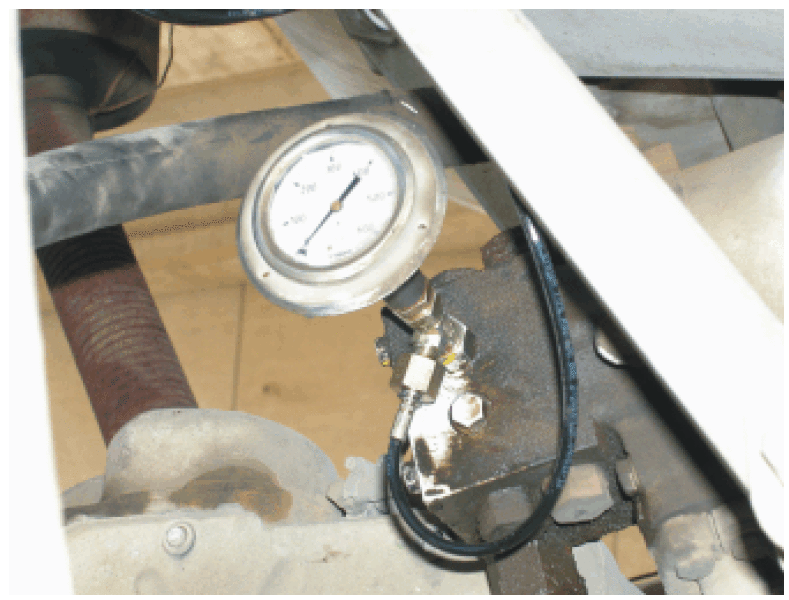

     • manometro scala 600 Bar;

     • prolunga M/F ¼“ L=25 mm;

     • adattatore TEE M/M ¼“F.G.Lat.¼” G;

     • manicotto ¼“ G;

     • viti di fissaggio 20x6 mm.

Unità punto di carico a TB

Altro componente da installare a terra presso il punto di carico della autobetoniera è il sistema di rilevamento dello zero di pressione e controllo dell’ integrità del cavo di segnale.

Fornito sempre in contenitore di alluminio di dimensioni 130x115x65, dotato di :

- Piastra metallica per il fissaggio sul punto di carico;

- Apposita presa per il test di zero pressione, integrità del cavo di segnale ed eventuali anomalie sull’ avvolgicavo.

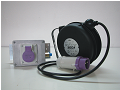

Altro componente del sistema da installare sul punto di carico accanto alla cassetta di test è un avvolgicavo di piccole dimensioni che conterrà:

- cavo di segnale lunghezza 8 Mt;

- spina di connessione al teminale ATB per la trasmissione del segnale di pressione.

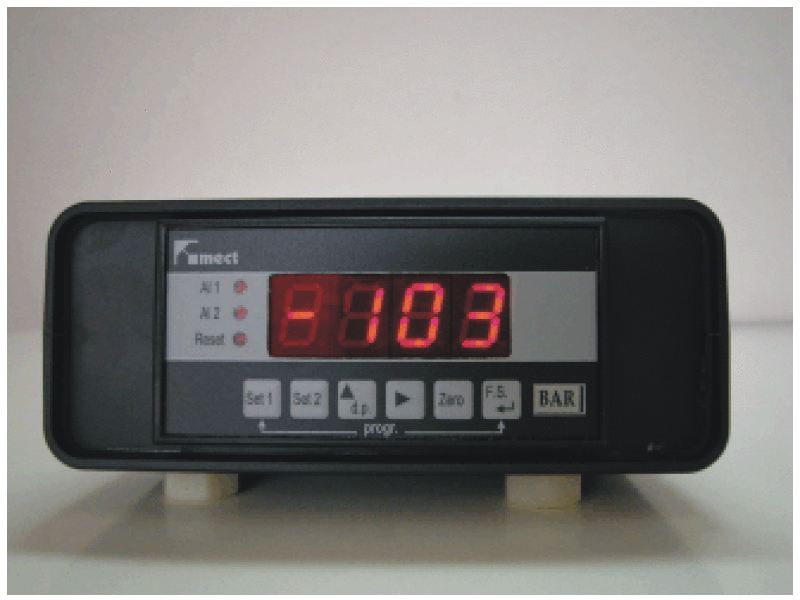

Unità di visualizzazione a terra

Da installare in cabina disaggio, mediante apposito contenitore, completo di cavo e spina 230V.
