Valvole pneumatiche per acqua

Chiudi

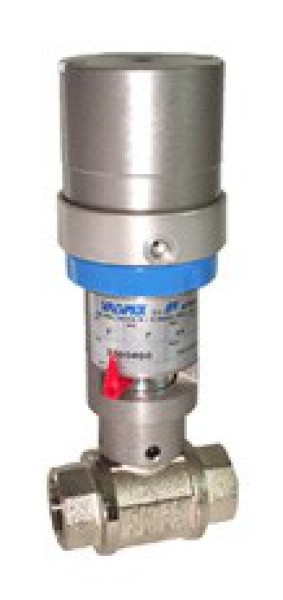

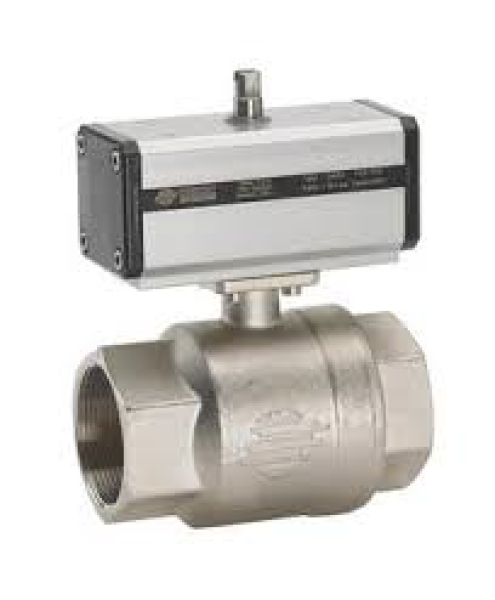

Valvola a sfera completa di attuatore pneumatico

€ 0,00

IVA esclusa

Descrizione

Valvola a sfera in ottone nichelato.

Funzioni d'uso

Valvola a sfera per intercettazione di fluidi privi di sospensioni solide caratterizzata da passaggio totale e basse perdite di carico. Il movimento è realizzato con attuatore rotativo mosso da pistone pneumatico.
E' disponibile nelle misure da 3/8" a 4".

Mostra >>

Valvola a sfera completa di attuatore pneumatico

€ 0,00 IVA esclusa

Descrizione

Valvola a sfera in ottone nichelato.

Funzioni d'uso

Valvola a sfera per intercettazione di fluidi privi di sospensioni solide caratterizzata da passaggio totale e basse perdite di carico. Il movimento è realizzato con attuatore rotativo mosso da pistone pneumatico.
E' disponibile nelle misure da 3/8" a 4".

Mostra >>

Chiudi

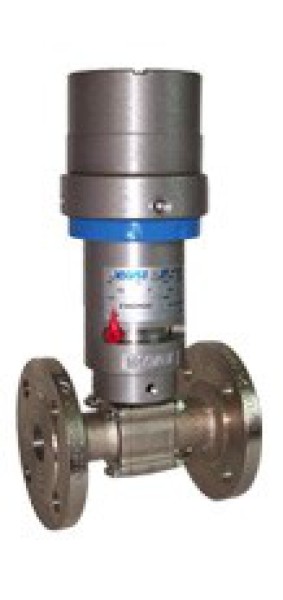

Valvola a sfera completa di attuatore pneumatico

€ 0,00

IVA esclusa

Descrizione

Valvola a sfera flangiata in ottone nichelato.

Funzioni d'uso

Valvola a sfera per intercettazione di fluidi privi di sospensioni solide caratterizzata da passaggio totale e basse perdite di carico. Il movimento è realizzato con attuatore rotativo mosso da pistone pneumatico.
Attacchi a flangia secondo UNI 2240/67-2229/67 (superficie di tenuta a gradino PN 16).
E' disponibile nelle misure da DN 20 a DN 65.

Mostra >>

Valvola a sfera completa di attuatore pneumatico

€ 0,00 IVA esclusa

Descrizione

Valvola a sfera flangiata in ottone nichelato.

Funzioni d'uso

Valvola a sfera per intercettazione di fluidi privi di sospensioni solide caratterizzata da passaggio totale e basse perdite di carico. Il movimento è realizzato con attuatore rotativo mosso da pistone pneumatico.
Attacchi a flangia secondo UNI 2240/67-2229/67 (superficie di tenuta a gradino PN 16).
E' disponibile nelle misure da DN 20 a DN 65.

Mostra >>

Chiudi

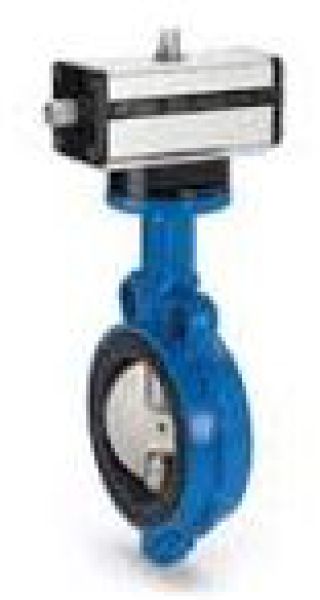

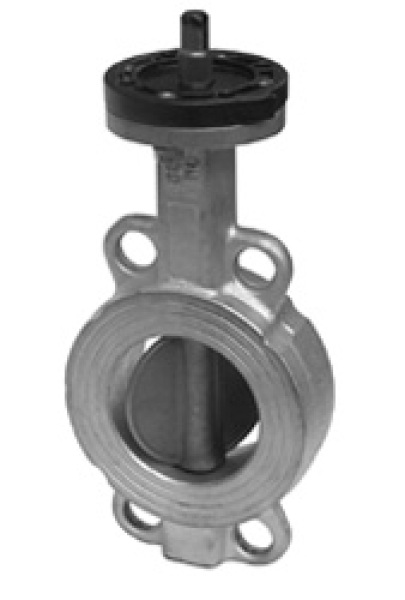

Valvola a farfalla in ghisa

€ 0,00

IVA esclusa

Esecuzioni standard

Valvola serie 270: corpo e lente in ghisa.
Valvola serie 474: corpo e lente in AISI 316.
Gamma disponibile: dal DN 40 al DN 200
PN10 - PN16 - ANSI 150
Flangiatura standard: PN10 - PN16 - ANSI 150
Ingombri da faccia a faccia normalizzati ISO 5752.
Testa della valvola normalizzata ISO 5211.
La valvola con tenuta metallo-metallo é stata studiata per l’intercettazione di fluidi con temperatura di esercizio da -50°C a +100°C.
Pressione di utilizzo: PN 16 bar per DN 40÷200
La tenuta di questa valvola contiene le perdite entro un valore stimato di 1,5-2%.

Mostra >>

Valvola a farfalla in ghisa

€ 0,00 IVA esclusa

Esecuzioni standard

Valvola serie 270: corpo e lente in ghisa.
Valvola serie 474: corpo e lente in AISI 316.
Gamma disponibile: dal DN 40 al DN 200
PN10 - PN16 - ANSI 150
Flangiatura standard: PN10 - PN16 - ANSI 150
Ingombri da faccia a faccia normalizzati ISO 5752.
Testa della valvola normalizzata ISO 5211.
La valvola con tenuta metallo-metallo é stata studiata per l’intercettazione di fluidi con temperatura di esercizio da -50°C a +100°C.
Pressione di utilizzo: PN 16 bar per DN 40÷200
La tenuta di questa valvola contiene le perdite entro un valore stimato di 1,5-2%.

Mostra >>

Chiudi

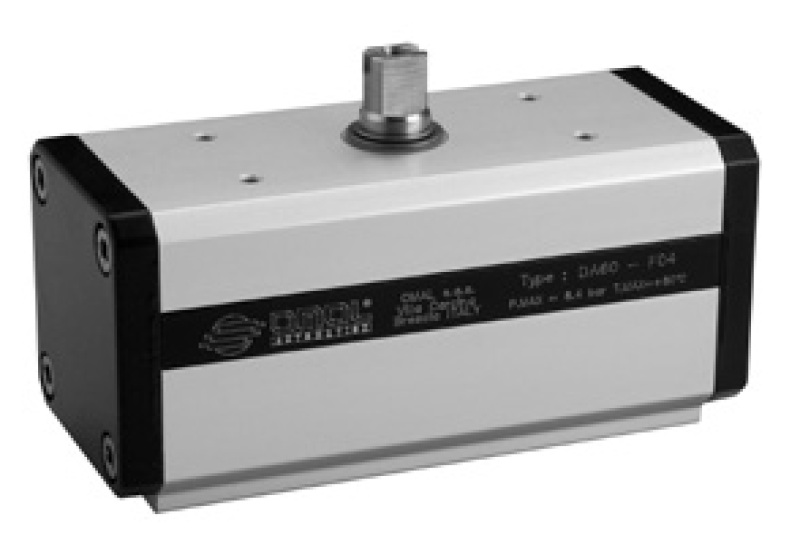

Attuatore pneumatico doppio effetto “DA”

€ 0,00

IVA esclusa

Dati tecnici

Coppia da 8 Nm. a 3840 Nm.
Flangia d’attacco: DIN/ISO 5211 DIN 3337
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25.
Attacco NAMUR per accessori.
Angolo di rotazione: 90°
Momento torcente: Direttamente proporzionale alla pressione di alimentazione; vedi tabella.
In ciascun attuatore la cifra che segue la sigla DA corrisponde al valore della coppia di spunto in Nm. alla pressione di 5,6 bar.

Condizioni di esercizio

Temperatura: da 0°C a +80°C; da -20°C a +80°C in presenza di
aria secca. (In versioni speciali +150°C)
Pressione nominale: 5,6 bar; massima di esercizio 8,4 bar.
Fluido di alimentazione: aria compressa filtrata secca non necessariamente lubrificata.
In caso di lubrificazione usare olio non detergente o compatibile con NBR.

Mostra >>

Attuatore pneumatico doppio effetto “DA”

€ 0,00 IVA esclusa

Dati tecnici

Coppia da 8 Nm. a 3840 Nm.
Flangia d’attacco: DIN/ISO 5211 DIN 3337
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25.
Attacco NAMUR per accessori.
Angolo di rotazione: 90°
Momento torcente: Direttamente proporzionale alla pressione di alimentazione; vedi tabella.
In ciascun attuatore la cifra che segue la sigla DA corrisponde al valore della coppia di spunto in Nm. alla pressione di 5,6 bar.

Condizioni di esercizio

Temperatura: da 0°C a +80°C; da -20°C a +80°C in presenza di
aria secca. (In versioni speciali +150°C)
Pressione nominale: 5,6 bar; massima di esercizio 8,4 bar.
Fluido di alimentazione: aria compressa filtrata secca non necessariamente lubrificata.
In caso di lubrificazione usare olio non detergente o compatibile con NBR.

Mostra >>
