La grande esperienza nel settore del betonaggio, la semplicità e le performance delle valvole a farfalla WAM® tipo VFF hanno favorito la diffusione di questo componente con oltre 60.000 pezzi in servizio in tutto il mondo. Specificamente sviluppate per il settore del betonaggio, l’utilizzo di questa valvola è oggi proponibile per tutte le polveri secche non impaccanti.

Descrizione

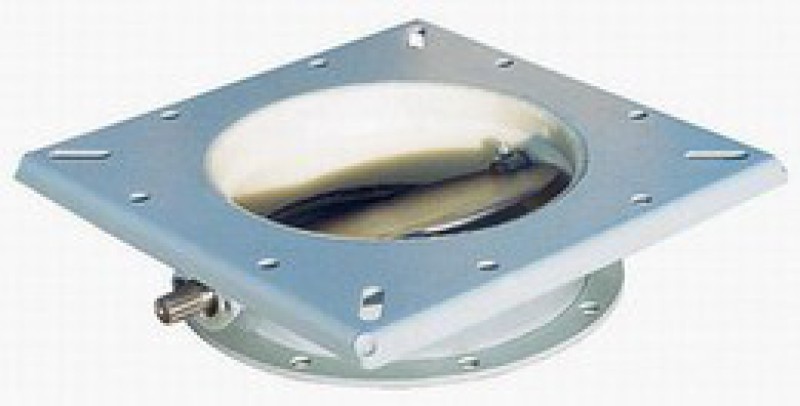

Le valvole a farfalla di scarico silo VFF sono costituite da un corpo unico in acciaio al carbonio rivestito di tecnopolimero SINT®. Nella versione mostrata nella prima foto a fianco in alto la flangia superiore quadrata grazie alle quattro asole negli angoli può essere adattata a diverse grandezze di flangie di scarico silo. Il disco della valvola è costruito in acciaio al carbonio con trattamento superficiale.

Funzioni d'uso

Le valvole a farfalla VFF sono impiegate in tutti gli impianti del settore delle costruzioni in cui si necessiti l’intercettazione di flussi di materiali mossi per gravità. Sotto tramogge, serbatoi e sili, grazie al particolare design ed ai materiali utilizzati, garantiscono da molti anni una economica ed efficiente soluzione alle esigenze del settore.

Con oltre 350.000 unità installate in tutto il mondo le valvole a farfalla WAM® rappresentano uno dei punti forza nell’intera gamma di produzione aziendale.

Descrizione

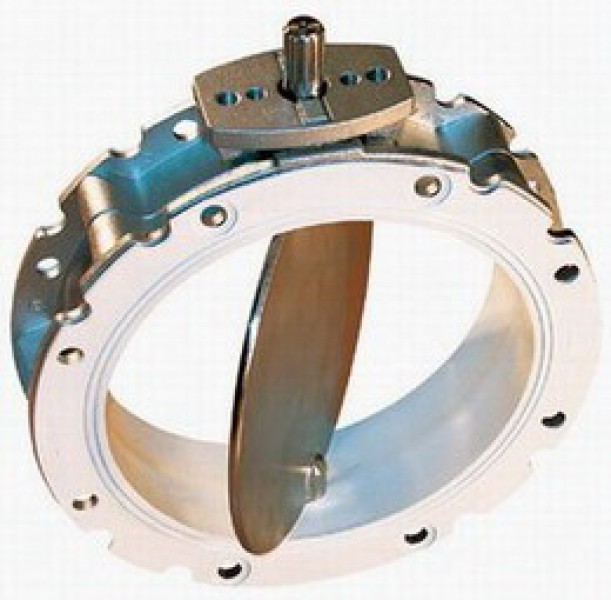

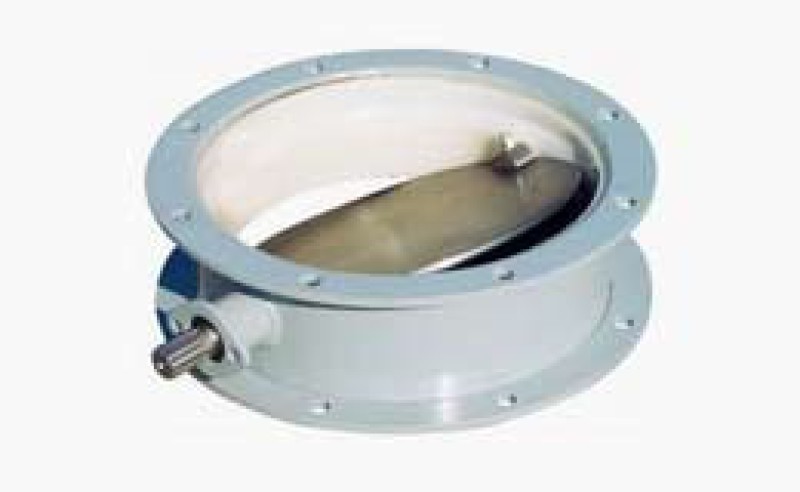

Le valvole a farfalla VFS sono costituite da due semicorpi in pressofusione di alluminio, un disco in acciaio rivestito di tecnopolimero SINT® o in ghisa e da una guarnizione in elastomero pretensionata.
Per l’industria alimentare è disponibile una versione con disco in acciaio inossidabile e con guarnizione integrale approvata FDA.
Il modello V1FS è fornito con flangia superiore e raccordo inferiore con bordino per fissaggio di un calzone in gomma; il modello V2FS invece ha due flangie superiore e inferiore identiche.

Funzioni d'uso

Per la chiusura di serbatoi, tramogge e sili che contengono materiali in polvere o granuli le valvole a farfalla VFS sono da sempre il dispositivo più utilizzato.
WAM® ha trasformato la valvola a farfalla per polveri e granuli fatto su misura per il cliente e per applicazioni specifiche in prodotto industriale di serie con caratteristiche per un utilizzo estremamente versatile.
Le valvole a farfalla VFS sono impiegate in tutti gli impianti in cui si necessiti l’intercettazione di flussi di materiali mossi per gravità o attraverso trasporti pneumatici. Sotto tramogge, serbatoi, sili, coclee o trasportatori, lungo condotti, grazie alla caratteristiche costruttive ed ai particolari materiali utilizzati, nelle diverse combinazioni, le valvole si presentano idonee per l’impiego in ogni tipo di settore.

Descrizione

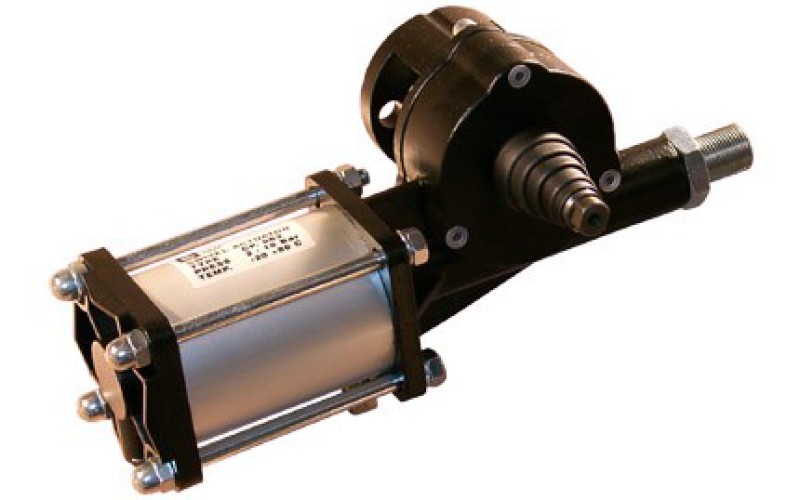

Gli attuatori CP azionati elettropneumaticamente sono adatti all’apertura e la chiusura a 90° delle valvole a farfalla VFS, delle valvole a sezione semisferica VSS e delle valvole a due vie DVA.

Caratteristiche tecniche

• Pressione d’esercizio: da 2 a 8 bar

• Gli attuatori CP vengono forniti con boccola di accoppiamento calettata secondo DIN 5482.

• Costruzione robusta e compatta

• Intercambiabile con altri attuatori WAM®

• Durevole

• Accessori perfettamente compatibili

• Insuperabile rapporto qualità prezzo grazie alla produzione in serie

Descrizione

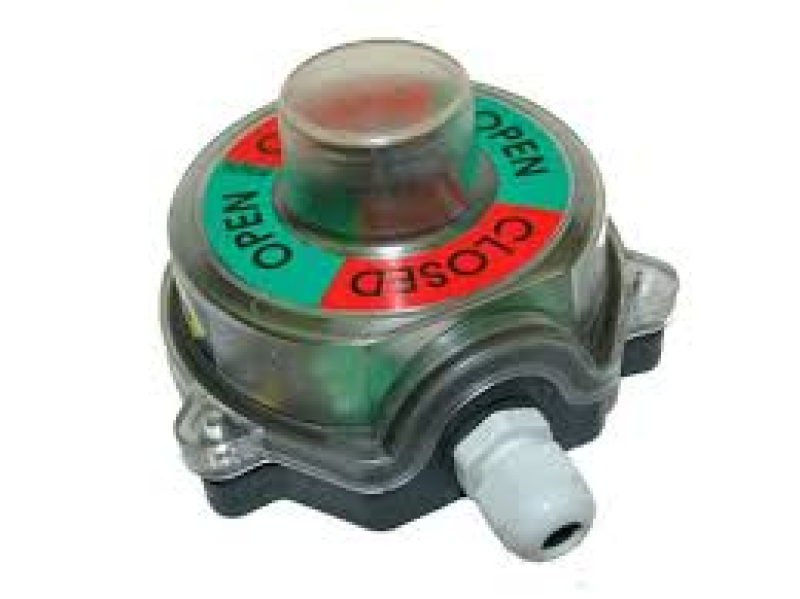

Segnalatore di posizione per valvole a farfalla MIC23

Descrizione

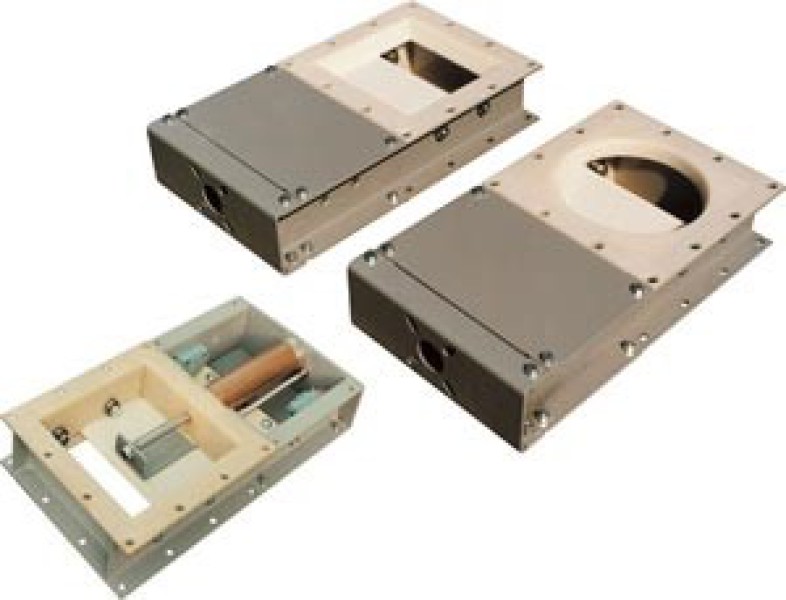

Le valvole a ghigliottina VL sono costituite da un telaio in due pezzi che è parzialmente rivestito del tecnopolimero SINT® e da una lama rivestita dello stesso materiale o interamente in acciaio al carbonio o inossidabile. L’utilizzo del tecnopolimero SINT® aumenta considerevolmente la resistenza all’abrasione rispetto alle valvole di tipo tradizionale.
Nella versione VLQ le valvole hanno una apertura quadrata, mentre è circolare quella della versione VLC. La versione VLS con apertura quadrata ha il comando pneumatico integrato nel telaio.

Funzioni d'uso

Le valvole a ghigliottina VL sono utilizzate laddove un flusso di materiale in polvere o granuli causato o dalla gravità o da un trasporto deve essere intercettato. Le valvole a ghigliottina VL possono essere installate sotto le bocche di scarico di sili o tramogge, sulle bocche di carico e scarico dei trasportatori meccanici o sulle bocche di carico degli scaricatori telescopici. Soprattutto per le bocche di scarico di trasportatori grazie al suo ingombro ridotto la versione VLS con comando pneumatico integrato rappresenta una valida opzione.
La speciale geometria di questa gamma e le diverse opzioni di lame rendono possibile la loro applicazione in tutte le industrie compresa quella alimentare.
