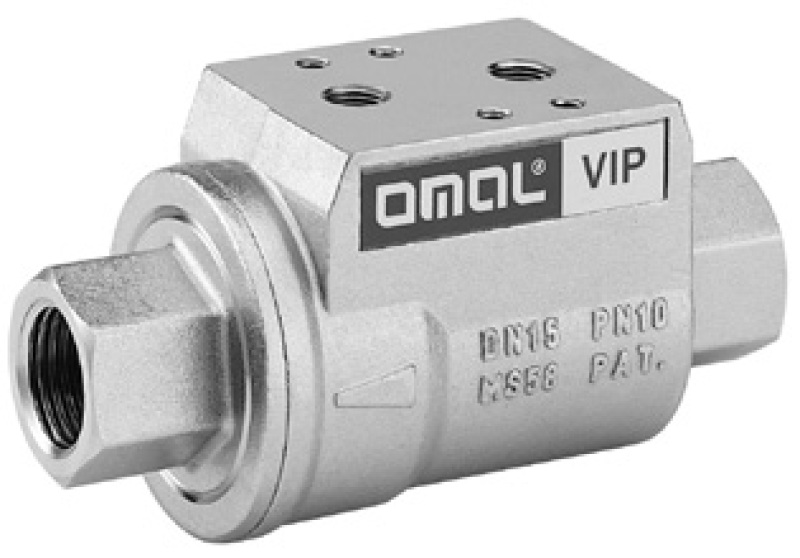

Caratteristiche Valvola

Disponibile nelle versioni doppio effetto “DA” e semplice effetto “SR”
(sia normalmente aperto sia normalmente chiuso) con misure da 3/8” a 2”.
Attacchi filettati GAS UNI/ISO 7/1 Rp - DIN 2999 (a richiesta filetti
NPT) con connessioni del fluido di comando secondo interfaccia NAMUR.
L’ottimizzazione della fluidodinamica interna ha consentito la realizzazione
di un condotto con perdite di carico ridotte al minimo: vedi diagramma portate.
Possibilità di utilizzo in qualsiasi posizione di montaggio (orizzontale, verticale, obliqua). Disponibile con guarnizioni NBR, FKM, EPDM:
NBR: compatibile con aria, gas, olii, acqua, ecc..
FKM: ottima compatibilità con la maggior parte dei fluidi. Sconsigliato per il vapore.
EPDM: ottima compatibilità con acqua calda e vapore. Non compatibile con prodotti minerali (olii, grassi ecc..) Indicazioni sulla compatibilità dei materiali sono contenute nella tabella relativa.
Per gas, fluidi esplosivi e maggiori informazioni si prega di consultare
il nostro ufficio tecnico.
Possibilità di segnalare l’apertura o chiusura della valvola tramite
l’applicazione di finecorsa magnetici esterni (disponibili a richiesta,
specificando in fase d’ordine, non essendo possibile l’applicazione
a posteriori).

Conforme alla direttiva Europea 97/23 EC "PED".
Versione ATEX in conformita' alla direttiva 94/9/EC a richiesta.

Altre caratteristiche

Fluido di comando:
aria compressa filtrata non necessariamente lubrificata; con temperature
da -20°C a 0°C usare aria secca.
In caso di lubrificazione usare olio compatibile con le guarnizioni
impiegate.
Pressione di comando: min. 3 bar; max. 8 bar nella versione doppio
effetto - min. 4,2 bar; max. 8 bar nelle versioni semplice effetto.
Fluido intercettato:
Pressione: max. 10 bar.
Temperatura: da -20°C a +80°C (NBR);
da -20°C a +150°C (FKM);
da -20°C a +150°C (EPDM).
Tenuta al vuoto: 740 mm Hg
