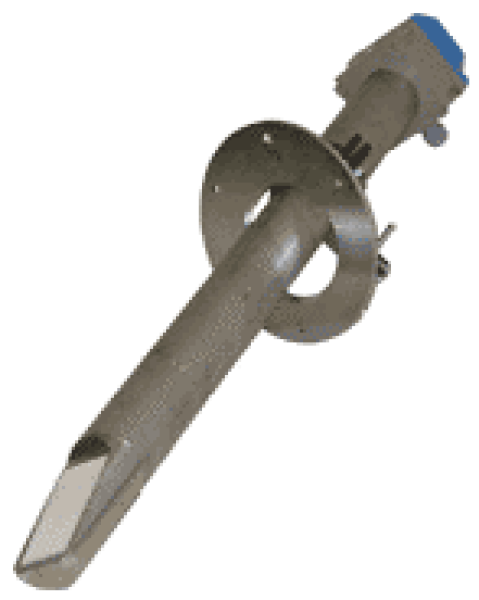

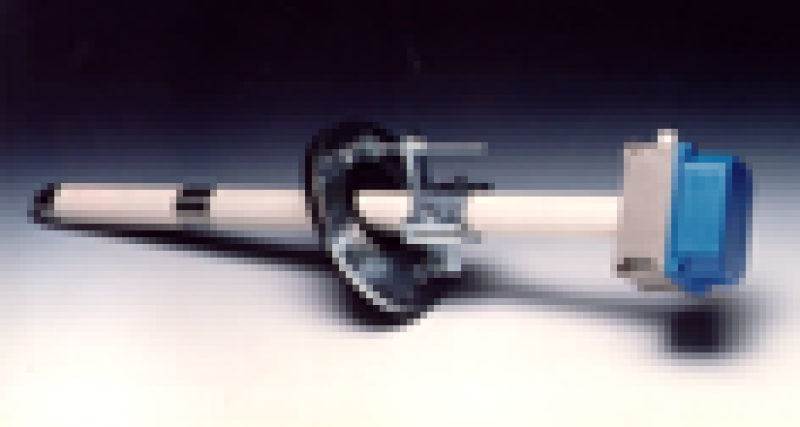

Sonda telescopica da installare nello scomparto inerte oppure in vasca pesatrice, completa di flangia di fissaggio con regolazione dell'inclinazione e della profondità di inserimento della stessa. Versione per SABBIE. Lunghezza 720mm compresa la zona di fissaggio. Per ottenere un buon risultato è necessario seguire attentamente le istruzioni per il montaggio e posizionamento della stessa come da manuale allegato.

Sonda telescopica da installare nello scomparto inerte oppure in vasca pesatrice, completa di flangia di fissaggio con regolazione dell'inclinazione e della profondità di inserimento della stessa. Versione per SABBIE. Lunghezza 960mm compresa la zona di fissaggio. Per ottenere un buon risultato è necessario seguire attentamente le istruzioni per il montaggio e posizionamento della stessa come da manuale allegato.

Sonda telescopica da installare nello scomparto inerte oppure in vasca pesatrice, completa di flangia di fissaggio con regolazione dell'inclinazione e della profondità di inserimento della stessa. Versione per GHIAIETTO. Lunghezza 985mm compresa la zona di fissaggio. Per ottenere un buon risultato è necessario seguire attentamente le istruzioni per il montaggio e posizionamento della stessa come da manuale allegato.

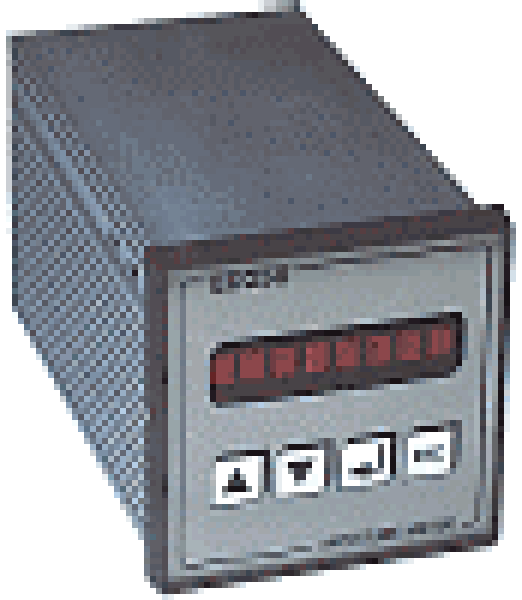

NEW "MUI" ED358 STRUMENTO MISURATORE DI UMIDITA' Strumento a Microprocessore di rilevamento per la compensazione dell'acqua contenuta negli inerti. Attraverso opportune tarature, può essere personalizzato per analizzare fino a 4 tipi di INERTI diversi tra loro, sia per diametro che per provenienza. Lo strumento ha memorizzate al suo interno varie curve di misura personalizzabili per le varie granulometrie delle sabbie, sottovallo, ghiaietto, selezionabili con semplici comandi da tastiera. La fase di taratura è semplificata ad una sola lettura campione. Le curve di misura possono essere personalizzate singolarmente e correlate a specifici comportamenti dell'inerte modificando i punti della curva stessa attraverso semplici impostazioni da tastiera. Selezione di una delle 4 sonde in modo MANUALE tramite la tastiera e in modo AUTOMATICO attraverso ingressi di selezione pilotati dall'automatismo di dosaggio. Campo di misura: 0 - 17 % . Misura di tipo resistivo. NB: Gli inerti in analisi non dovranno contenere acqua SALINA. L'assestamento della lettura di rilevazione avviene in meno di 1".

- Lo strumento è dotato di Uscita analogica 0-10 V per il collegamento con automazioni di dosaggio

- Lo strumento è dotato di Uscita seriale RS232 o RS485 (a richiesta) per il collegamento con automazioni di dosaggio

- Installazione a fronte quadro

- Grado di protezione IP54

- Alimentazione 220Vac 20VA

- Dimensioni 72x72x120mm

- Foro per incasso 67x67mm

- Presentazione del dato convertito di Umidità direttamente in PERCENTUALE su display alfanumerico 8 caratteri ad alta luminosità

- 4 tasti funzione per dialogo uomo/macchina

- Campo di taratura umidità 0-17%

- Risoluzione 0.1% ripetibilità +/- 0.3% (tipico con materiali a conducibilità normale)

N.B. NON IMPIEGABILE IN PRESENZA DI ACQUA AD ALTO CONTENUTO DI SALE O CON CONDUCIBILITA' NON RIPETIVIVA O CON INERTI A GRANULOMETRIA NON COSTANTE. E' disponibile a richiesta manuale e operatività in lingua INGLESE.

L'incertezza dei singoli componenti (quando specificata) non è da intendersi quale parametro di vincolo sull'accuratezza del sistema globale, essendo quest'ultimo dipendente anche da fattori esterni ai sistemi progettati e realizzati da Elettrondata

Sensore di rilevamento della quantità di acqua presente nei materiali, con tecnologia a microonde.

Descrizione

L’ausilio indispensabile per garantire il corretto rapporto a/c Misurazione di tipo dinamico (materiale fermo o in movimento) Lettura compensata in funzione della temperatura del materiale Ripetibilità senza ricalibrazione se non in caso di variazione del materiale Installabile in qualsiasi tipologia di impianti nuovi oppure esistenti Semplice procedura di calibrazione in remoto o nei pressi della sonda Realizzato per essere in grado di operare in ambienti gravosi Connessione dati USB, Ethernet, Seriale (RS485, RS232), analogica Possibilità di installazione fino a 16 sonde con unico cavo di collegamento Interfacciabile e configurabile direttamente da PLC o PC

Funzioni d'uso

La sonda a microonde ED460 permette l’acquisizione della quantità (percentuale) di acqua presente nel materiale in esame.

L’adattamento (calibrazione) al materiale avviene in modo semplice utilizzando il software dedicato.

La sonda ED460 può essere utilizzata in modo statico (misura nel materiale fermo) oppure in modo dinamico (misura nel materiale in movimento) riportando, se selezionata, la media del ciclo di produzione.

Per ottenere misure di umidità attendibili è necessario effettuare una prima calibrazione per il materiale oggetto la misurazione.

Il sensore che viene a contatto con il materiale da misurare è protetto da una superficie iceramica antiusura che ne assicura una maggior durata nel tempo, mentre il rivestimento esterno è in acciaio inox.

Può essere installata su pareti di silo, in tramogge, in bilance, su nastro continuo.

Kit di connessione seriale e taratura per sonde di umidità microonde ED360 (fino a 16 sonde)

COMPRENDE:

Nr.1 Convertitore seriale USB / RS485

Nr.1 CD con Programma grafico di taratura e gestione sonda per PC (S.O. Windows)

(Art.FM100.0131)

Kit di connessione seriale e taratura per sonde di umidità microonde ED360 (fino a 16 sonde)

COMPRENDE:

Nr.1 Convertitore seriale USB / RS485

Nr.1 Alimentatore 24Vcc per alimentazione separata sonde

Nr.1 CD con Programma grafico di taratura e gestione sonda per PC (S.O. Windows)

(art.FM100.0132)

Kit di connessione seriale e taratura per sonde di umidità microonde ED360 (fino a 16 sonde). Permette la connessione seriale RS485 direttamente nel PLC di controllo dell'impianto.

COMPRENDE:

Nr.1 Scheda seriale PLC

Nr.1 Kit cavi connessione RS485

Nr.1 Software grafico di taratura e gestione sonda per PC

(Art.FM100.0133)
